बीटीसी 127 मिमी ऑयलफील्ड कपलिंग एसएमएलएस केसिंग कपलिंग एपीआई 5 सीटी मानक
| Standards: | एपीआई 5 सीटी | Grades: | J/K55, N80-1/Q, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, सुपर 13Cr, P110, P110-13CR, TP110S |
| Size range: | OD-127mm-356.12mm (4-1/2''-13-3/8'') | Thread buckle type: | बीटीसी/एसटीसी/एलटीसी |
| Manufacturing type: | निर्बाध | Inspection: | एनडीटी और आदि एपीआई 5ct और 5b के अनुसार |
| High Light: | एसएमएलएस केसिंग कपलिंग,ईयूई एनयूई ऑयलफील्ड कपलिंग,127 मिमी ऑयलफील्ड कपलिंग |
||
केसिंग युग्मन; SMLS; EUE & NEW युग्मन; OILFIELDUSE; युग्मन स्टॉक मटेरियल; API 5CT मानक
उत्पाद का नामः केसिंग युग्मन; SMLS; EUE & NUE युग्मन; OILFIELD TOOLS USE; युग्मन स्टॉक मटेरियल
मानकः एपीआई एसपीईसी 5सीटी, एपीआई एसईपीसी 5बी, एपीआई-7
सामग्री/चक्की ग्रेडः J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, सुपर 13Cr, P110, P110-13CR, TP110S आदि।
विनिर्देशः OD-127mm-356.12mm (4-1/2'-13-3/8')
थ्रेड बुलेट प्रकारः BTC/STC/LTC
पर्यावरण भार को प्रसारित करने के लिए आवरण की कनेक्टिंग हिस्सा है, और यह कमजोर कड़ी भी है जो विफलता दुर्घटनाओं के लिए प्रवण है।
यह सर्वविदित है कि जीवन चक्र में कुएं की अखंडता न केवल आवरण के धागे के कनेक्शन की ताकत से सीमित है, बल्कि युग्मन धागे (हान और वांग,१९९९)इसलिए, असमान भार के तहत घेर युग्मन की सीलिंग अखंडता का अध्ययन करना बहुत महत्वपूर्ण है।

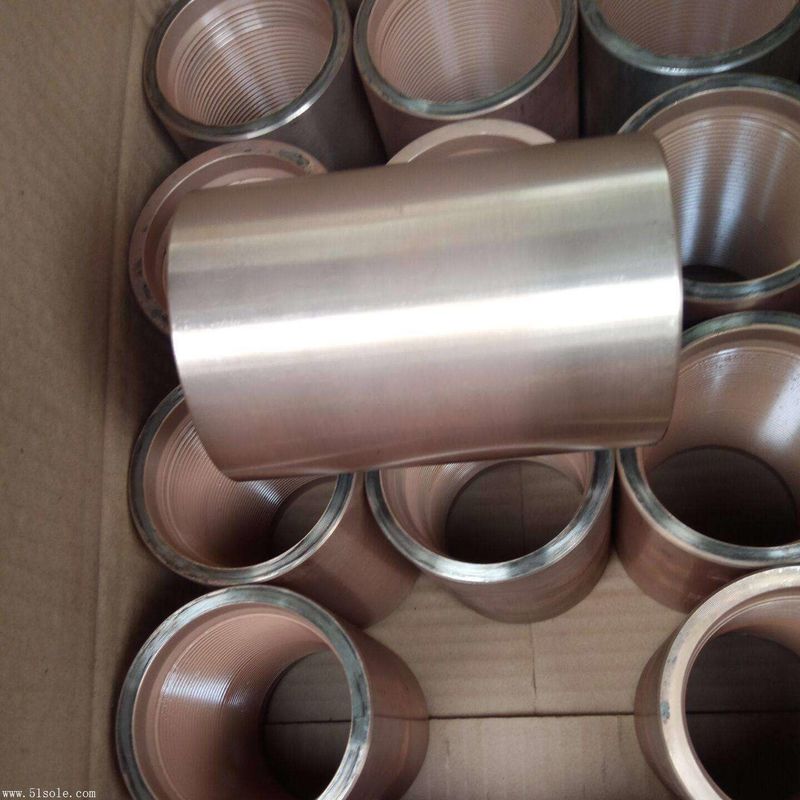

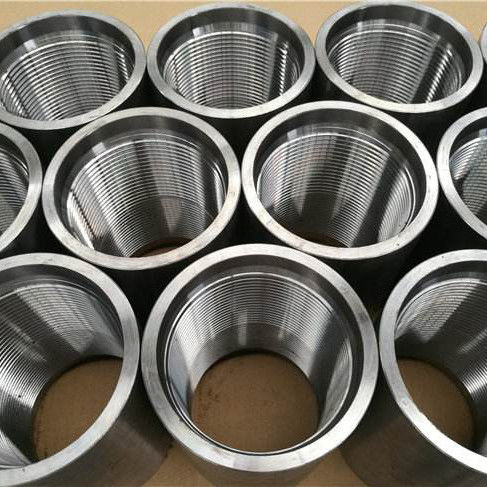

केसिंग युग्मनःपाइप की एक छोटी लंबाई का उपयोग दो जोड़ों को जोड़ने के लिए किया जाता हैआवरणएक आवरण युग्मन में आंतरिक धागे होते हैं (महिलाधागारूप) के बाहरी धागे (पुरुष धागे के रूप में) के साथ मिलान करने के लिए मशीनीकृत किया जाता है।
एसटीसी/एलटीसी युग्मन आकार सूची
| आकार (में) | पाइप ओडी मिमी | युग्मन ओडी डब्ल्यू मिमी | न्यूनतम लंबाई NL मिमी | छेद व्यास Q मिमी | छेद की गहराई q मिमी | असर सतह चौड़ाई b मिमी | हाथ से तंग स्टैंडअफ A | पाइप के अंत से युग्मन केंद्र तक की दूरी, कसने के बाद J मिमी | प्रत्येक इंच के लिए धागा संख्या | वजन KG लघु युग्मन | वजन KG लंबी युग्मन |
| 4-1/2' | 114.3 | 127 | 158.75 (छोटा) /177.8 (लंबा) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 (छोटा) /196.85 (लंबा) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2' | 139.7 | 153.67 | 171.45 (छोटा) /203.2 (लंबा) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 (छोटा) /228.6 (लंबा) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8" | 244.48 | 269.88 | 196.85 (छोटा) /266.7 (लंबा) | 248.44 | 11.0 | 6.35 | साढ़े तीन | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4' | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | साढ़े तीन | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | साढ़े तीन | 12.7 | 8 | 25.66 | - |
| 16' | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | साढ़े तीन | 12.7 | 8 | 34.91 | - |
| 18-5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | साढ़े तीन | 12.7 | 8 | 54.01 | - |
| 20' | 508 | 533.4 | 228.6 (छोटा) /292.1 (लंबा) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |

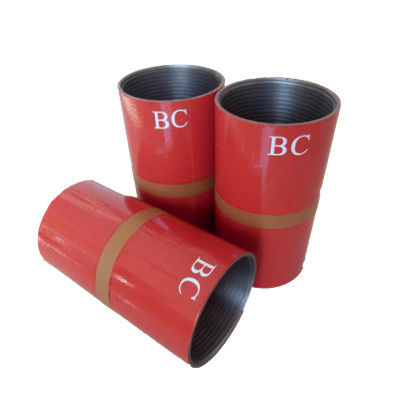

बीटीसी युग्मन आकार सूची
| आकार (में) | पाइप ओडी मिमी | युग्मन ओडी डब्ल्यू मिमी | न्यूनतम लंबाई NL मिमी | छेद व्यास Q मिमी | असर सतह चौड़ाई b मिमी | हाथ से तंग स्टैंडअफ A | पाइप के अंत से युग्मन केंद्र तक की दूरी, कसने के बाद J मिमी | प्रत्येक इंच के लिए धागा संख्या | वजन KG |
| 4-1/2' | 114.3 | 127 | 225.42 | 117.86 | 3.18 | 1/2. | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2' | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4' | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16' | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8 | 12.7 | 5 | 40.28 |
| 18-5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8 | 12.7 | 5 | 62.68 |
| 20' | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8 | 12.7 | 5 | 50.1 |
