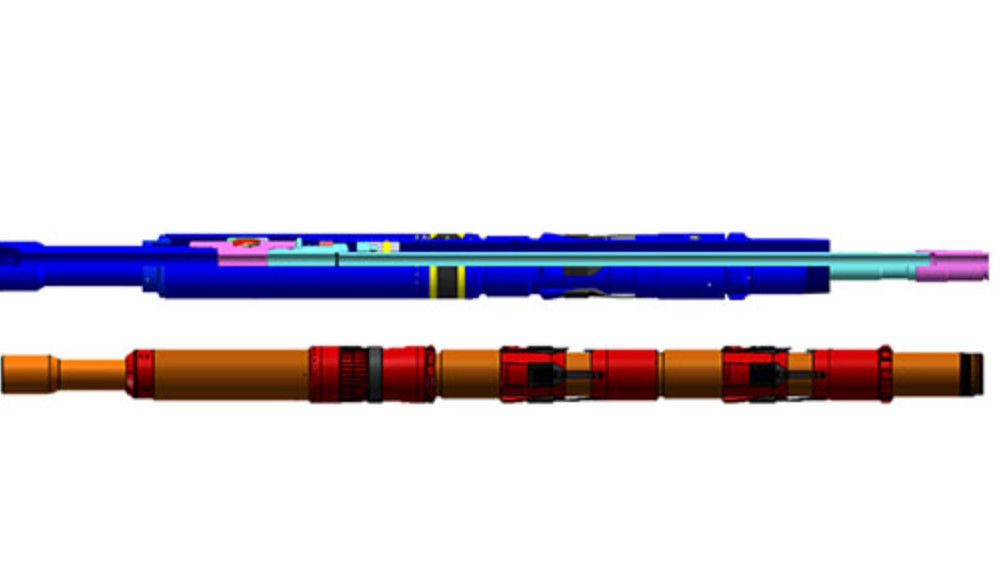

साइज178×127(114) रोटाड सस्पेंशन लोड 30 सीलिंग एबिलिटी 25 एमपीए मैक्स ओड ऑफ बॉडी151एमएम ऑयलफील्ड लाइनर हैंगर
एक पैकर के साथ लाइनर हैंगर अतिव्यापी कुंडलाकार स्थान को प्रभावी ढंग से सील कर सकता है और आवरण और गठन के बीच द्रव / गैस के प्रवास को गैस चैनलिंग से रोक सकता है।
सीमेंट लगाने के बाद पैकर को सेट करें।बेल माउथ बनाने के लिए ड्रिल स्ट्रिंग को ऊपर उठाएं और निचले गठन को प्रभावित किए बिना अतिरिक्त सीमेंट घोल को प्रसारित करें।
सिद्धांत :
टेल पाइप को डिज़ाइन की गई स्थिति में कम करने के बाद, सेटिंग, रिवर्सिंग, सीमेंटिंग और बम्पिंग की सामान्य प्रक्रिया का पालन करें, टूल पर सीलिंग ब्लॉक का विस्तार करने के लिए ड्रिल स्ट्रिंग को ऊपर उठाएं, और इसे रिटर्न के ऊपरी सिरे पर सीट दें। नली।ड्रिल स्ट्रिंग को कम करें, पिनों को काटें, और रबर ट्यूब बाहरी बल के तहत फैलती है, जिससे ऊपरी आवरण और रिटर्न ट्यूब के बीच एक प्रभावी सील बन जाती है।
लाभ और सुविधाएँ:
1- तेल और गैस जल चैनलिंग समस्या के लाइनर सीमेंटिंग के लिए बैक-अप पैकर डिवाइस प्रदान करें
2- HNBR रबर पैकर रबर ट्यूब का प्रयोग करें
3- 50 एमपीए या वोल्टेज, 204 डिग्री गर्मी प्रतिरोध।
जोड़ने के लिए एपीआई Oilfield H2s प्रतिरोधी लाइनर हैंगर
मैकेनिकल लाइनर हैंगर, डबल कोन, डबल-पंक्ति स्लिप और डबल सिलेंडर के साथ, रन-इन स्ट्रिंग के माध्यम से दबाव डालकर हाइड्रॉलिक रूप से सेट किया जाता है। एक सेटिंग बॉल परिचालित होती है या लैंडिंग कॉलर में निर्मित बॉल सीट पर गिरा दी जाती है। लागू दबाव स्लिप को धक्का देता है। शंकु को सेट स्थिति तक ले जाएं।
विशेषताएँ:
1, यह हाइड्रॉलिक रूप से सेट है, विशेष रूप से गहरे कुओं के लिए विभिन्न कुओं पर लागू होता है।
2, दो अलग सेटिंग तंत्र के साथ, आसानी से सेट कर सकते हैं।
3, एसक्यू सेटिंग-बॉल वाहक के साथ काम करना, क्षैतिज या अत्यधिक विचलित कुओं में अनुप्रयोगों के लिए उपयुक्त है।
4, उच्च दबाव और तापमान रेटिंग के लिए पिस्टन सीलिंग तत्व नाइट्राइल / फ्लोरीन रबर से बना है।
5, मुख्य भागों उच्च शक्ति मिश्र धातु इस्पात के साथ उच्च फट / पतन प्रतिरोध प्रदान करने के साथ गढ़े जाते हैं।
संपत्ति पैरामीटर
| तकनीकी डेटा | आकार | ||||
| 340×245 | 245×178 | 178×140 | 178×127(114) | 140×102(95,89) | |
| -140 | |||||
| 额定悬挂载荷 रोटाड सस्पेंशन लोड टी | 240 | 120 | 50 | 50 | 30 |
| 封隔器座封压力पैकर दबाव टी | 30 | 30 | 30 | 30 | 30 |
| 密封能力 सीलिंग क्षमता एमपीए | 25 | 25 | 25 | 25 | 25 |
| 悬挂剪钉剪切压力 हैंगिंग कतरनी नाखून एमपीए का कतरनी दबाव | 7--8 | 7 --- 8 | 7--8 | 7 --- 8 | 7 --- 8 |
| बॉल सॉकेट कतरनी कील एमपीए के दबाव को कम करना | 17--18 | 17--18 | 17---18 | 17---18 | 17---18 |
| 座封剪钉剪切压力 सीट सीलिंग कतरनी नाखून टी का कतरनी दबाव | 12 | 12 | 12 | 12 | 12 |
| खोखले रबर प्लग कतरनी नाखून एमपीए का दबाव कतरनी | 10--12 | 10--12 | 10--12 | 10--12 | 10--12 |
| सबसे अच्छा शरीर मिमी का अधिकतम आयुध डिपो | 308 | 214 | 155 | 151 | 117 |
| 本体内径 शरीर मिमी की आईडी | 220 | 155 | 121 | 108 | 97(82,75) |
| वापसी ट्यूब मिमी की 回接筒长度 लंबाई | 500 | 500 | 300 | 140 | |
| वापसी ट्यूब मिमी की 回接筒内径 आईडी | 255 | 190 | 134 | 105 | |
| 适用套管壁厚 सूट आवरण मोटाई मिमी | 8.33,9.65,10.92, | 8.94,10.03, | 9.19, | 9.19,10.36, | 6.20,6.98,7.72, |
| 12.19, | 11.05, | 8.05; | 11.51 | 9.17 | |
| 13.06 | 11.99 | 6.91' | |||
| 5.87 | |||||
