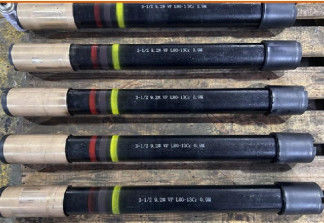

केसिंग पुप जॉइंट ड्रिलिंग 1002 यूनियन स्टैंडर्ड या प्रीमियम

टीपी सीरीजः ट्यूबिंग और हेसिंग पुप संयुक्त

उच्च दबाव वाले सीधे पाइप (सीधे पाइप असेंबली) के दो छोरों को उपकरण कनेक्शन पोर्ट में विभाजित किया गया हैः संघ, धागा, फ्लैंज, आदि।
बंदरगाह और इसके अपने पाइपलाइन कनेक्शन को चार प्रकारों में विभाजित किया गया हैः दबाव थ्रेडेड सील, गैर-दबाव थ्रेडेड सील, अभिन्न प्रकार और वेल्डेड प्रकार।
इसका व्यापक रूप से तेल ड्रिलिंग, सीमेंटिंग और फ्रैक्चरिंग, परीक्षण संचालन आदि में उपयोग किया जाता है।
उपयोगकर्ता की आवश्यकताओं के अनुसार, हम सामान्य, निम्न तापमान और हाइड्रोजन सल्फाइड युक्त H2S जैसे वातावरण में उपयोग किए जाने वाले विभिन्न मॉडल और दबाव ग्रेड के उच्च दबाव वाले सीधे पाइप प्रदान कर सकते हैं।

संघ प्रकार की सीधी पाइप इकाई
कामकाजी दबावः 7MPa ~ 140MPa. नाममात्र व्यासः 1′′ ′′ 5′′
पाइपलाइन की लंबाईः 0.5 मीटर ∙ 6 मीटर
तापमान ग्रेडः -29°C~121°C (PU ग्रेड)
कनेक्शन फॉर्म: चित्र 200 प्रकार संघ /206 प्रकार संघ /602 प्रकार संघ
प्रकार 1002 संघ / 1003/ प्रकार संघ 1502 प्रकार संघ
प्रकार 1505 संघ / प्रकार 2002 संघ / प्रकार 2202 संघ

फ्लैंज प्रकार का सीधा पाइप संयोजन
कार्य दबावः 7MPa ~ 140MPa.
नाममात्र व्यासः 1′′5′′
पाइपलाइन की लंबाईः 0.5 मीटर ∙ 6 मीटर
तापमान ग्रेडः -29°C~121°C (PU ग्रेड)
कनेक्शन का रूपः 2 1/16 "फ्लैंज, 2 9/16 "फ्लैंज, 3 1/8 "फ्लैंज,
3 1/16′′ फ्लैंज, 4 1/16′′ विधि

घोंसला और ट्यूबिंग पिप-जॉइंट टूल्स धागा मशीनिंगः

एपीआई सीरीज़ः एलटीसी/एसटीसी/बीटीसी/ईयूई/एनयूई/एक्ससी

तेल और गैस ड्रिलिंग उद्योग में, ट्यूबिंग पुप ज्वाइंट एक कुएं के पूरा होने के लिए एक महत्वपूर्ण घटक है।पुप जोड़ ड्रिलर को ड्रिल पाइप को कुएं से पाइप की पूरी स्ट्रिंग को बाहर निकालने के बिना बदलने की अनुमति देता है. यह एक सामान्य अभ्यास है, विशेष रूप से जब गहरे कुओं को ड्रिल किया जाता है. इसके कारण, ट्यूबिंग पुप संयुक्त किसी भी कुएं में सबसे महत्वपूर्ण जोड़ों में से एक है.

ट्यूबिंग पुप संयुक्त छोटे व्यास के ट्यूबिंग हैं जिनका उपयोग एक कुएं को पूरा करने के लिए एक आवरण के साथ संयुक्त रूप से किया जाता है।और फिर उत्पादन ट्यूबिंग उस पर चलाया जाता है और संलग्न.

यह व्यवस्था छोटे व्यास के उत्पादन ट्यूबिंग का उपयोग करने की अनुमति देती है, जिसके परिणामस्वरूप कम दबाव गिरावट और बेहतर उत्पादन होता है।पिल्ला जोड़ आमतौर पर ट्यूबिंग स्ट्रिंग के अंतिम कुछ पैरों में स्थित होता है.

पिप ज्वाइंट और एक्स-क्रॉस ओवर को चार भागों में विभाजित किया जा सकता हैः

1-कचरा वाले पिल्ला जोड़ों

दो ट्यूब वाले पिल्ला जोड़

3-प्रिमियम धागे पिप जोड़ों

4-एक्स-क्रॉस ओवर

पिल्ला संयुक्त और एक्स-क्रॉस ओवर

आवरण और ट्यूबिंग पिल्ला जोड़ों पूर्ण वजन निर्बाध ट्यूबिंग से निर्मित कर रहे हैं।

पिल्ले के जोड़ों के निर्माण में प्रयुक्त सभी स्टॉक एपीआई मानकों के अनुरूप प्रमाणित हैं।

पिल्ला के जोड़ों को कच्चे माल के प्रत्येक विवरण तक पूरी तरह से पता लगाया जा सकता है।

कुछ स्वामित्व वाले धागे अनुरोध पर उपलब्ध हैं। अंतिम उपयोगकर्ता और स्थान जैसे अतिरिक्त जानकारी को अनुमोदन से पहले OEM द्वारा आवश्यक किया जाएगा।

लम्बाई रेंजः

0.5M-6.0M (2FT से 10FT तक)
