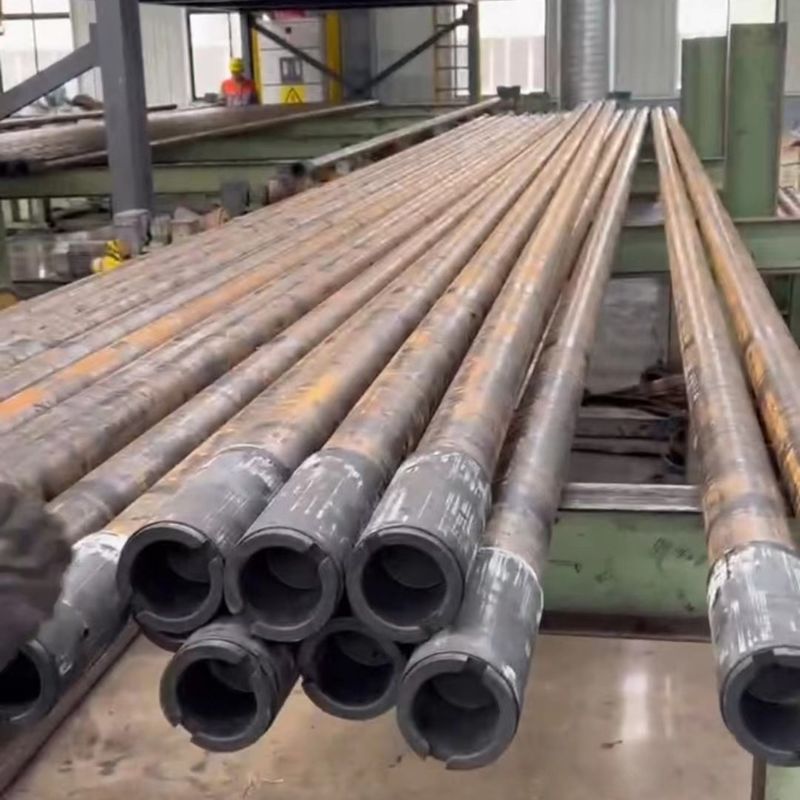

H40 J55 केसिंग और ट्यूबिंग API 5CT केसिंग BTC रेंज 3 सीमलेस ऑयल वेल
| Name: | आवरण और ट्यूबिंग | Grade: | J55 आवरण |
| Type: | टयूबिंग और आवरण | Function: | कुएं का समापन |
| Industries: | तेल क्षेत्र | Application: | द्रव पाइप, हाइड्रोलिक पाइप, तेल पाइप |
| Surface Treatment: | गरम वेल्लित | Processing Service: | झुकना, वेल्डिंग, डीकोइलिंग, पंचिंग, कटिंग |
| High Light: | J55 आवरण और ट्यूबिंग,H40 आवरण और ट्यूबिंग,J55 एपीआई 5CT आवरण |
||
विभिन्न स्टील ग्रेड के साथ ट्यूबिंग J55 आवरण एपीआई 5CT कनेक्शन बीटीसी रेंज 3 निर्बाध तेल कुएं आवरण और ट्यूबिंग
उत्पाद समाप्त होता है
फ्लैट-एंड पाइप
फ्लैट-एंड पाइप एक पाइप है जो गैर-मशीन किए गए धागे के साथ आपूर्ति की जाती है, और यह या तो उलटा हो सकता है या नहीं, किसी भी मामले में, यह इस मानक में एक विशिष्ट स्टील ग्रेड की सभी आवश्यकताओं का अनुपालन करेगा।
एपीआई थ्रेड वाला उत्पाद
स्टील ग्रेड H40, J55, K55 या M65 के आवरण छोटे या लंबे धागे में उपलब्ध हैं। हालांकि, यदि खरीदार लंबे धागे वाले आवरण का अनुरोध करता है, तो इसे आदेश में निर्दिष्ट किया जाना चाहिए।
गोल नाक
पाइप के अंत के प्रकार के लिए ′′round′′ या ′′bullet-nose′′ को निर्माता द्वारा प्रदान किया जा सकता है या खरीदार द्वारा बाहरी अपसेट ट्यूबिंग के घुमावदार छोरों पर पारंपरिक कोने ब्रेक को बदलने के लिए निर्दिष्ट किया जा सकता है।.सुधारित छोर को गोल किया जाना चाहिए ताकि कोटिंग लागू हो और आंतरिक और बाहरी सतहें गोल और चिकनी हों, बिना तेज कोनों या बोर के।
थ्रेडिंग
उत्पाद के थ्रेडिंग, गेजिंग प्रथा और थ्रेड निरीक्षण को एपीआई स्पेस 5बी के अनुसार किया जाना चाहिए।उत्पाद के अंत को मार नहीं दिया जाना चाहिए, लेकिन धागे की मशीनिंग की आवश्यकताओं को पूरा करने के लिए थोड़ा आकार दिया जा सकता हैC90 और उच्चतर शक्ति के स्टील के ग्रेड के लिए, ऐसा मोल्डिंग केवल खरीदार की सहमति के साथ किया जा सकता है।
अंतों का कारीगरी
उत्पाद के सभी छोरों पर अंदर और बाहर के किनारों पर बोर से मुक्त होना चाहिए। और C110 स्टील ग्रेड के नर और मादा धागे दोनों पर रेत उड़ाया जाना चाहिए।
दोष
सभी पाइपों और पाइपों से बने फिटिंग में निम्नलिखित दोष नहीं होने चाहिए:
a. कोई भी बुझाने वाला दरार
b. किसी भी आर्क जलाने
c. किसी भी सतह दरार दोष जो शुद्ध प्रभावी दीवार मोटाई निर्दिष्ट दीवार मोटाई के 87.5% से कम करने के लिए कम कर देता है की पुष्टि की जा सकती है।
d. जब इस मानक में या किसी आदेश में विनाशकारी निरीक्षण निर्दिष्ट किया गया है, तो बाहरी सतह पर 260 मिमी2 (0.41 इंच2) से अधिक क्षेत्र वाले किसी भी गैर-सतह दरार दोष का पता लगाया जाता है।
किसी भी गैर-सतह दरार दोष जो प्रभावी दीवार मोटाई को निर्दिष्ट दीवार मोटाई के 87.5% से कम तक कम करता है, वेल्ड के दोनों पक्षों के 1.6 मिमी (1/16 इंच) के भीतर पुष्टि की जा सकती है।
f. सभी विकृत उत्पादों पर किसी भी आंतरिक विकृत संरचना में किसी भी तेज कोनों या अनुभाग के कट्टर परिवर्तन हो सकते हैं जो 90 ° हुक प्रकार के उपकरण को लटका सकते हैं।
किसी भी गैर-रैखिक सतह दरार दोष सेनेटरी ट्यूब के बाहरी घुमावदार भाग की आंतरिक सतह पर निर्दिष्ट दीवार मोटाई के 10% से अधिक गहराई के साथ।
रासायनिक संरचना
उत्पाद को निर्दिष्ट स्टील ग्रेड और प्रकार के लिए रासायनिक संरचना तालिका में निर्दिष्ट आवश्यकताओं के अनुरूप होना चाहिए।निर्माता को सूचित करना चाहिए कि खरीदार प्रत्येक बैच में जानबूझकर जोड़े गए सभी तत्वों के न्यूनतम और उच्चतम अनुपात के लिए कब पूछता है (इसके जोड़ने के उद्देश्य के बावजूद).
ओसीटीजी ट्यूबिंग पाइप आवरण पाइप के अंदर जाता है क्योंकि यह वह पाइप है जिसके माध्यम से तेल बाहर निकलता है। ट्यूबिंग ओसीटीजी का सबसे सरल हिस्सा है और यह आमतौर पर 30 फीट (9 मीटर) के खंड में पाया जाता है,दोनों छोरों पर घुमावदार कनेक्शन के साथइस पाइप का उपयोग या तो प्राकृतिक गैस या कच्चे तेल को उत्पादन करने वाली संरचना से उन सुविधाओं में ले जाने के लिए किया जाता है जहां इसे ड्रिलिंग पूरा होने के बाद संसाधित किया जाएगा।
ओसीटीजी ट्यूबिंग पाइप मानक
आवरण पाइप मानक के समान ही, एपीआई 5सीटी में ओसीटीजी ट्यूबिंग भी एक ही सामग्री ग्रेड (जे 55/के 55, एन 80, एल 80, पी 110 आदि) में है, लेकिन ट्यूबिंग के व्यास 4 1/2 तक हैं,और यह BTC जैसे विभिन्न प्रकारों में समाप्त होता हैसबसे अधिक बार, गाढ़ा कनेक्शन EUE।
OCTG तेल देश ट्यूबलर गुड्स का संक्षिप्त नाम है, यह मुख्य रूप से पाइप उत्पादों को संदर्भित करता है जो तेल और गैस उत्पादन (ढोल गतिविधियों) में लागू होते हैं।
ओसीटीजी पाइप को सामान्यतः एपीआई या संबंधित मानक विनिर्देशों के आधार पर निर्मित किया जाता है। इसे ड्रिल पाइप, स्टील केसिंग पाइप और ट्यूबिंग पाइप, कपलिंग,संबंध, और पेट्रोलियम उद्योगों में उपयोग किए जाने वाले सहायक उपकरण।
एपीआई 5सीटी पेट्रोलियम और प्राकृतिक गैस उद्योगों में तेल कुओं के लिए इस्तेमाल किए जाने वाले स्टील के आवरण और ट्यूबिंग पाइपों के लिए मानक तकनीकी विनिर्देश हैं।
इसमें आवरण और ट्यूबिंग के अलावा पप जोड़, युग्मन स्टॉक, युग्मन सामग्री और सहायक सामग्री भी शामिल हैं और तीन उत्पाद विनिर्देश स्तरों (PSL-1, PSL-2,और PSL-3)पीएसएल-1 की आवश्यकताएं इस मानक का आधार हैं।
सामान्य ग्रेड
• J55/K55
• N80/N80Q/L80
• C90
• R95/T95
• P110/C110
• Q125
संबंध
एपीआई 5सीटी निम्नलिखित कनेक्शनों पर लागू होता है जो एपीआई एसपीईसी 5बी के अनुरूप हैं:
•एससी:लघु गोल धागा आवरण
•LC:लम्बे गोल धागे का घोंसला
•बी.सी.:बट्रेस धागा आवरण
•एन.यू.:गैर-बदला हुआ ट्यूबिंग
•यूरोपीय संघःबाह्य उलझन ट्यूबिंग
•IJ:इंटीग्रल ट्यूब कनेक्शन
4 ग्रेड के समूह
• समूह 1: एच, जे, के, एन और आर के साथ ग्रेड में सभी आवरण और ट्यूबिंग
• समूह 2: C, L, M और T के साथ ग्रेड में सभी आवरण और ट्यूबिंग
• समूह 3: ग्रेड पी के सभी आवरण और ट्यूबिंग
• समूह 4: ग्रेड Q के सभी आवरण
निर्माण
सामान्य
एपीआई 5सीटी मानक के अनुसार, पाइप बिलेट के निर्माण के लिए प्रयुक्त स्टील सामग्री को अनाज परिष्करण उपचार से गुजरना चाहिए। इस स्टील में एक या अधिक अनाज परिष्करण तत्व होते हैं,जैसे कि एल्यूमीनियम की एक निश्चित मात्रानियोबियम, वैनेडियम या टाइटेनियम, ताकि स्टील के ऑस्टेनिट अनाज को शुद्ध किया जा सके।
• आपूर्ति किए गए पाइपों का निर्माण निर्बाध प्रकार या EW प्रकार में किया जाना चाहिए।
• युग्मन, युग्मन स्टॉक और युग्मन सामग्री निर्बाध होनी चाहिए।
• ठंडे ढंग से खींचे गए ट्यूबिंग पाइप को ठीक से गर्मी से इलाज किया जाना चाहिए, अन्यथा यह स्वीकार्य नहीं है।
• यदि आदेश में अन्य प्रकार नहीं बताए गए हैं तो आवरण और ट्यूबिंग लगाव सामग्री निर्बाध पाइप होनी चाहिए।
ताप उपचार
एपीआई 5सीटी केशिंग और ट्यूबिंग के लिए हीट ट्रीटमेंट के तरीके प्रत्येक ग्रेड में भिन्न होने के लिए एक महत्वपूर्ण कारक हैं। हीट ट्रीटमेंट की आवश्यकता वाले उत्पादों को पूरे शरीर और पूरी लंबाई के लिए हीट ट्रीटमेंट के अधीन किया जाना चाहिए।थर्मल ट्रीटमेंट के बाद थर्मल ट्रीटमेंट के बाद थर्मल ट्रीटमेंट किया जाना चाहिए.
एक अलग से थर्मल-उपचारित युग्मन रिक्त स्वीकार्य है। यदि परिष्करण तापमान इलाज किए गए स्टील के ऊपरी महत्वपूर्ण तापमान से अधिक है और पाइप हवा से ठंडा है,इसे सामान्य किया जाएगा।.
वेल्डिंग प्रकार के मामले में, वेल्डिंग सीम को कम से कम 540 °C ((1000 °F) के तापमान तक हीट ट्रीट किया जाना चाहिए,या एक निश्चित उपचार विधि का उपयोग किया जाना चाहिए वेल्ड में कोई untempered martensite संरचना बनाने के लिए.
N80 प्रकार 1 और प्रकार Q
स्टील ग्रेड N80 प्रकार 1 के उत्पादों को सामान्य या सामान्य और निर्माता के विकल्प पर कठोर किया जाना चाहिए।
N80Q स्टील ग्रेड उत्पादों को बुझाने और कठोर किया जाना चाहिए।
R95
R95 स्टील ग्रेड को बुझाना और टेम्पर्ड करना होगा।
L80
जब 620 °C ((1150 °F) से नीचे के तापमान पर प्रबलित किया जाता है, तो ग्रेड L80 ग्रेड 13 Cr भंगुर हो सकता है।
सीधा करना
R95
R95 अंतिम तापन के बाद कोल्ड वर्किंग के बाद आवरण और ट्यूबिंग को खिंचा या विस्तारित नहीं किया जाना चाहिए।सिवाय सामान्य सीधीकरण के लिए आवश्यक ठंडे प्रसंस्करण के और संपीड़न ठंडे प्रसंस्करण के 3% से अधिक नहीं.
M65 और L80
सामान्य सीधीकरण के लिए आवश्यक ठंडे प्रसंस्करण को छोड़कर, ग्रेड M65 और L80 स्टील उत्पादों को अंतिम गर्मी उपचार के बाद ठंडे प्रसंस्करण नहीं किया जाना चाहिए।
C90 और T95
C90 और T95 उत्पादों को ठंडे घूर्णन से सीधा किया जा सकता है, लेकिन पाइप को सीधा करने के बाद तनाव को कम करने के लिए 480 °C ((1000 °F) डिग्री के न्यूनतम तापमान तक गर्म किया जाना चाहिए। यदि आवश्यक हो,स्टील ग्रेड C90 और T95 के उत्पादों के लिए हल्के गैग सीधीकरण की अनुमति है.
C110
यदि आवश्यक हो, तो उत्पाद को ठंडा घुमाया जाना चाहिए और फिर 30°C से 55°C (50°F से 100°F) के बीच के तापमान पर अंतिम निर्दिष्ट टेम्परिंग तापमान से नीचे तनाव से राहत दी जानी चाहिए,या गर्म घूर्णन के साथ समतल अंतिम निर्दिष्ट टेम्परिंग तापमान से 165°C (300°F) से अधिक नहीं नीचे के तापमान परयदि आवश्यक हो, तो हल्का गग सीधा करने की अनुमति है।
Q125
गैग-प्रेशर या हॉट-रोटिंग रेटरिंग रेटरिंग के लिए किया जा सकता है,लेकिन घुमावदार सीधीकरण के अंत में तापमान 400 °C (750 °F) से कम नहीं होना चाहिए (जब तक कि आदेश पर एक उच्चतम तापमान न्यूनतम निर्दिष्ट नहीं किया गया है)यदि गर्म घुमावदार सीधीकरण विधि का उपयोग नहीं किया जा सकता है, तो उत्पाद को ठंडे घुमावदार सीधीकरण भी किया जा सकता है, लेकिन तनाव राहत को सीधीकरण के बाद 510 °C (950 °F) पर किया जाना चाहिए।उत्पाद को केवल खरीदार और निर्माता के बीच समझौते के द्वारा ठंडे घूर्णन सीधीकरण के बाद तनाव राहत के अधीन नहीं किया जा सकता है.
यांत्रिक गुण
उत्पाद को इस मानक में निर्दिष्ट तन्यता प्रदर्शन आवश्यकताओं को पूरा करना चाहिए।अपस्ट्रेट आवरण और ट्यूबिंग के तन्यता गुण (लंबाई को छोड़कर) पाइप शरीर की आवश्यकताओं के अनुरूप होना चाहिए।किसी विवाद के मामले में, उलझन क्षेत्र के गुणों (लंबाई को छोड़कर) को उलझन से नमूने को काटकर निर्धारित किया जाएगा।
अक्सर पूछे जाने वाले प्रश्न
1.आपने हमें क्यों चुना?
हम उत्पादों की गुणवत्ता को बहुत सख्ती से नियंत्रित करते हैं, गुणवत्ता के लिए विशेष लोग हैं।
यदि आपको अन्य आपूर्तिकर्ताओं से कम कीमत मिली है, तो हम ग्राहकों को उच्च मूल्य के बारे में दो बार वापस भुगतान करेंगे।
2.आपका डिलीवरी का समय कितना है?
मात्रा के अनुसार.आमतौर पर 2-7 दिनों के भीतर अगर स्टॉक में.और 15-20 दिनों अगर स्टॉक में नहीं.
3आपकी भुगतान शर्तें क्या हैं?
उत्तर: टी/टी द्वारा 30% अग्रिम और 70% डिलीवरी से पहले।
B:100% L/C दृष्टि पर।
C: टी/टी द्वारा 30% अग्रिम और 70% एल/सी दृष्टि पर।
4.क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है?
हाँ, हम निःशुल्क नमूना प्रदान करते हैं लेकिन माल ढुलाई की लागत के लिए भुगतान नहीं करते हैं।
5. क्या होगा यदि ग्राहक संतुष्ट नहीं है?
यदि उत्पाद के साथ कोई समस्या है, तो हम पूरी जिम्मेदारी लेते हैं।
यदि परिवहन प्रक्रिया में कोई समस्या है, तो हम इसे हल करने में आपकी सहायता करेंगे।
