उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
SWS
मॉडल संख्या:
142 श्रृंखला डबल प्लग
संपर्क करें

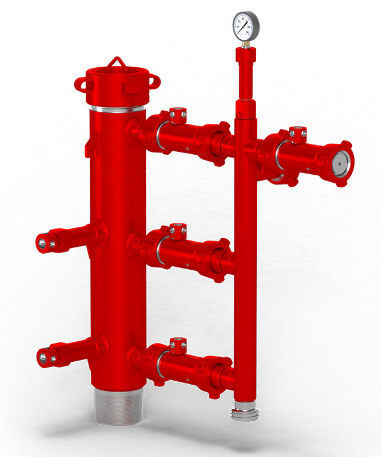

ऑयल वेल सीमेंटिंग टूल ड्यूल प्लग बीटीसी डबल प्लग सीमेंटिंग हेड फैक्ट्री ऑयलफील्ड टूल के साथ
1) विवरण
सीमेंटिंग हेड एक उपकरण है जो सीमेंटिंग ऑपरेशन के दौरान आवरण को पंप करने से पहले सीमेंट प्लग को पकड़ने के लिए आवरण स्ट्रिंग के शीर्ष जोड़ में लगाया जाता है।
2) डबल प्लग सीमेंटिंग हेड के लिए कैसे काम करें
अधिकांश ऑपरेशनों में, सीमेंट घोल के स्पेसर से पहले एक बॉटम प्लग लॉन्च किया जाता है।शीर्ष प्लग को सैपसर द्रव के बाद सीमेंट हेड से छोड़ा जाता है।अधिकांश सीमेंट हेड ऊपर और नीचे दोनों प्लग को पकड़ सकते हैं।सीमेंट हेड असेंबली में शामिल कई गुना द्रव परिसंचरण लाइन के कनेक्शन की अनुमति देता है।
3) की विशेषताएँडबल प्लग सीमेंटिंग हेड
1. कॉम्पैक्ट, कनेक्ट करने में आसान
2. इंडिकेटर मॉनिटरिंग स्टॉपर रनिंग
3. बॉडी और शॉर्ट स्लीव बटन सीढ़ी से जुड़ा हुआ है
4. उच्च शक्ति सामग्री और उच्च धागा यह सुनिश्चित करने के लिए कि यह गुणवत्ता और प्रदर्शन आवश्यकताओं को पूरा करता है
5. कई गुना कनेक्शन, जैसा कि चयन संघ द्वारा आवश्यक है।
सीमेंटिंग हेड एक मैनिफोल्ड सिस्टम है जो आवरण के शीर्ष पर स्थापित होता है जो सीमेंट घोल को सीमेंट इकाई से किसी भी प्रकार के आवरण स्ट्रिंग के नीचे पंप करने की अनुमति देता है।सीमेंट हेड का उपयोग ऊपर और नीचे के सीमेंट प्लग को निकालने के लिए भी किया जाता है।
एक "सीमेंट हेड" के प्रकार के आधार पर शीर्ष आवरण कॉलर या लैंडिंग जोड़ में खराब हो जाता हैकेसिंग सीमेंटिंग कार्य.डाउनहोल पंप का डिस्चार्ज साइड और सीमेंट हेड उच्च दबाव वाले स्टील पाइप के स्पष्ट या सीधे वर्गों की एक श्रृंखला से जुड़ा हुआ है, जिसे "लोहे का इलाज" भी कहा जाता है।
डबल प्लग सिमेंटिंग हेड
परिचालन सुविधा के लिए केवल एक प्लग ले जाने वाले हेड की तुलना में कई प्लग को स्टोर करने में सक्षम हेड को प्राथमिकता दी जाती है, क्योंकि एक से अधिक प्लग के उपयोग के लिए ड्रिलिंग तरल पदार्थ को प्रसारित करने और लॉन्च करने के बाद दूसरा (या यहां तक कि तीसरा) प्लग डालने के लिए हेड को खोलने की आवश्यकता होती है। निचला प्लग।यह न केवल वलय में जैल के निर्माण की अनुमति देता है, जिससे द्रव विस्थापन दक्षता पर प्रतिकूल प्रभाव पड़ता है, बल्कि सीमेंट-मुक्त गिरावट भी होती है।यदि अतिरिक्त प्लग (या दो) के सम्मिलन की अनुमति देने के लिए पारस्परिकता को रोक दिया जाता है, तो केसिंग (पाइप स्टिकिंग) को चिपकाने का जोखिम भी बढ़ जाता है।
| आकार मिमी | काम के दबाव एमपीए | आईडी मिमी | अधिकतम प्लग लंबाई 1 मिमी | अधिकतम प्लग लंबाई 2 मिमी | स्टॉप पिन प्रकार | केसिंग थ्रेड नं |
| 101 | 35,50 | 88-90 | ≥240 | ≥300 | अकेला | 4TBG |
| 114 | 97-103 | ≥240 | ≥300 | अकेला | 4-1/2 एलसीएसजी, 4-1/2 बीसीएसजी | |
| 127 | 108-116 | ≥260 | ≥400 | अकेला | 5LCSG, 5BCSG | |
| 140 | 119-126 | ≥260 | ≥400 | अकेला | 5-1/2 एलसीएसजी, 5-1/2 बीसीएसजी | |
| 178 | 21,35 | 155-162 | ≥290 | ≥450 | सिंगल और डबल | 7 एलसीएसजी, 7 बीसीएसजी |
| 194 | 168-177 | ≥310 | ≥450 | सिंगल और डबल | 7-5/8 एलसीएसजी, 7-5/8 बीसीएसजी | |
| 219 | 194-201 | ≥310 | ≥500 | सिंगल और डबल | 8-5/8 एलसीएसजी, 8-5/8 बीसीएसजी | |
| 244 | 220-225 | ≥330 | ≥550 | सिंगल और डबल | 9-5/8 एलसीएसजी, 9-5/8 बीसीएसजी | |
| 273 | 14,21 | 248-255 | ≥360 | ≥550 | दोहरा | 10-3/4 एलसीएसजी, 10-3/4बीसीएसजी |
| 298 | 274-279 | ≥360 | ≥550 | दोहरा | 11-3/4 एलसीएसजी, 11-3/4 बीसीएसजी | |
| 340 | 313-320 | ≥410 | ≥600 | दोहरा | 13-3/8 एलसीएसजी, 13-3/8 बीसीएसजी | |
| 508 | 476-286 | ≥510 | ≥650 | डबल या ट्रिपल | 20 एलसीएसजी, 20 बीसीएसजी |
नोट: 公称尺寸- आकार;工作压力-कामकाजी दबाव;内径-ID;可容胶塞长度-अधिकतम प्लग लंबाई;挡销形式: स्टॉप पिन टाइप; 套管螺纹代号:केसिंग थ्रेड नं;
